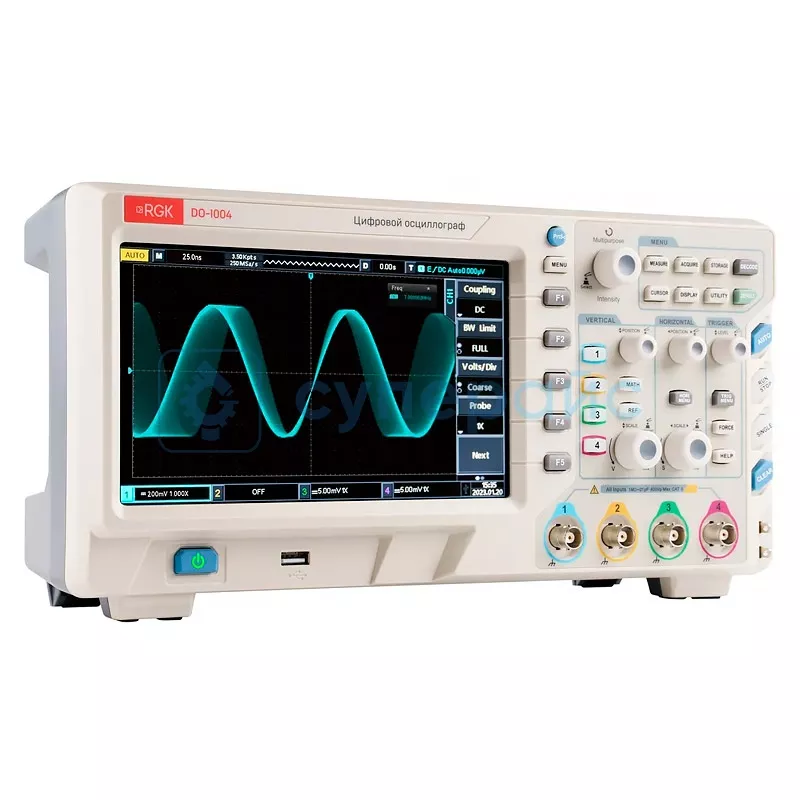

Осциллограф четырехканальный RGK DO-1004
0
73 588 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики RGK DO-1004
| Входное | 1 ГГц |
| Коэффициент затухания пробника | 0,001X, 0,01X, 0,1X, 1X, 10X, 100X, 1000X |
| Декодирование | RS232, I2C, SPI |
| Входы | |
| Развязка входа | по постоянному току (DC), по переменному току (AC), замыкание на землю (GND) |
| Входной импеданс | 1 МОм ± 2 % параллельно с 21 ± 3 пФ |
| Максимальное напряжение входного сигнала | 400 В |
| Горизонтальная система | |
| Диапазон коэффициента горизонтальной развертки | 5 нс / дел - 50 с / дел |
| Интерполяция осциллограммы | sin(x) / x |
| Диапазон задержки | отрицательная задержка ≥ 1 ширина экрана |
| Режим | YT, XY, ROLL |
| Объем памяти | авто, 28 Кб - 56 Мб |
| Скорость захвата сигнала | 80000 осц / с |
| Вертикальная система | |
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Число каналов | 2 |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность | 1 мВ / дел - 20 В / дел (шаг 1 - 2 - 5) |
| Диапазон смещения | ≥ ± 8 дел |
| Отключаемое ограничение полосы пропускания | 20 МГц |
| Низкочастотный предел при развязке по переменному току | ≤ 5 Гц на входе BNC |
| Вертикальный диапазон | ± 3 % |
| Запуск (Trigger) | |
| Чувствительность запуска | ≤ 1 дел |
| Диапазон уровней срабатывания | внутренний: ± 8 дел от центра внешний: ± 4,5 В |
| Диапазон задержки запуска | 80 нс - 10 с |
| Режим запуска | автоматический, обычный, одиночный |
| Высокочастотная задержка запуска | 80 кГц |
| Низкочастотная задержка запуска | 8 кГц |
| Чувствительность триггера | ≤ 1 дел |
| Синхронизация по фронту | нарастающий, спадающий, любой |
| Запуск по фронту (EDGE) | |
| Тип фронта | запуск по нарастающему фронту, ниспадающему фронту, нарастающему и ниспадающему фронту |
| Запуск по длительности импульса (pulse width) | |
| Условие запуска | >, <, = |
| Полярность | длительность положительного импульса, длительность отрицательного импульса |
| Длительность импульса | 4 нс - 10 с |
| Запуск по скорости изменения сигнала (slope) | |
| Условие на скорость изменение сигнала | нарастающий (больше, меньше, в заданном диапазоне) убывающий (больше, меньше, в заданном диапазоне) |
| Длительность импульса | 20 нс - 10 с |
| Запуск по видеосигналу (video) | |
| Чувствительность запуска (типичная) | 2 В |
| Поочередный запуск | по фронту, по длительности импульса, по видеосигналу |
| Измерения | |
| Курсорные | ручной режим: разность напряжений (∆V) между курсорами, промежуток времени (∆T) между курсорами, пересчет (∆T) в обратное значение в герцах (1 / ∆T) режим слежения: значения напряжения или времени для точек осциллограммы режим автоматических измерений: допускается отображения курсора при автоматических измерениях |
| Автоматические | Измерение размаха, амплитуды, минимального, максимального, среднего, среднеквадратичного напряжения, напряжения вершины и основания импульса, полусуммы верхнего и нижнего уровня, площади, площади за период, отрицательного выброса перед фронтом импульса, положительного выброса на фронте импульса, частоты, периода, длительности нарастающего и ниспадающего фронта, положительного и отрицательного импульса, положительного и отрицательного коэффициента заполнения, фазы, разных типов задержки: FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF и т.д. |
| Число измеряемых параметров | отображаются до 5 выбранных параметров одновременно |
| Диапазон измерений | экран или промежуток между курсорами |
| Статистика измерений | среднее значение, максимальное значение, минимальное значение, стандартное отклонение |
| Математические операции | |
| Операции над осциллограммами | A + B, A - B, A * B, A B, FFT (БПФ) |
| Оконные функции для БПФ | прямоугольная, Хэннинга, Блэкмана, Хэмминга |
| Вертикальная шкала результатов БПФ | В, дБ |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Сохранение данных | |
| Настройки | во внутреннюю память (256 записей), на внешний USB-накопитель |
| Файлы волны | во внутреннюю память (256 записей), на внешний USB-накопитель |
| Общие характеристики | |
| Дисплей | 8-дюймовый, ЖК-экран, 800 x 480 |

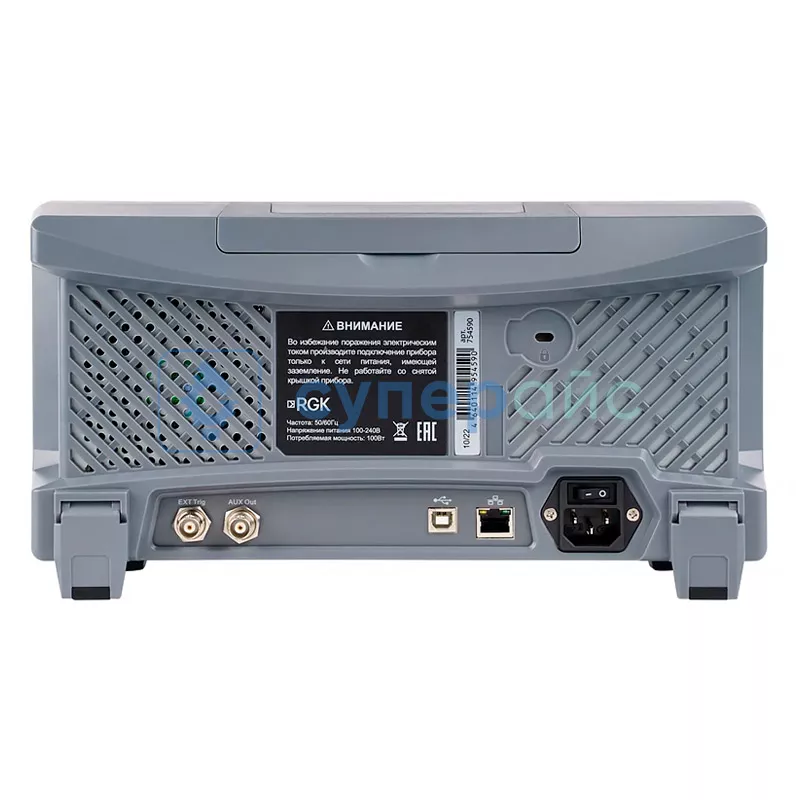

| Интерфейс | USB host, USB device, локальная сеть, AUX |
| Источник питания | 100 - 240 В переменного тока, 45 / 440 Гц |
| Предохранитель | 2,5 А, класс Т, 250 В |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Габариты изделия | 116 x 336 x 174 мм |
| Вес | 3,5 кг |
| Комплектация | осциллограф RGK DO-1004 - 1 шт |
| пассивный пробник - 4 шт USB кабель - 1 шт кабель питания- 1 шт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
