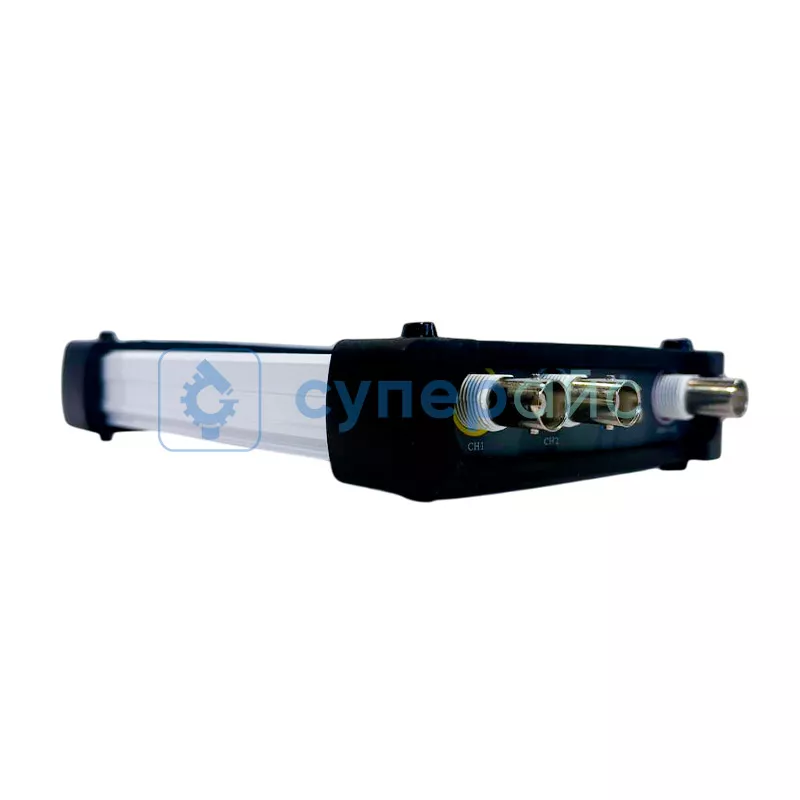

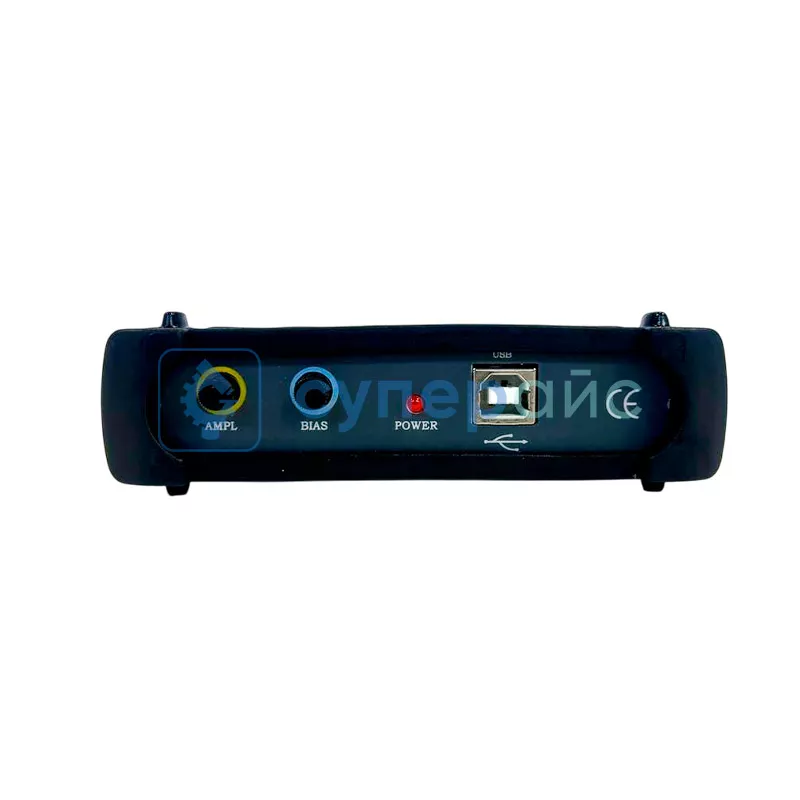

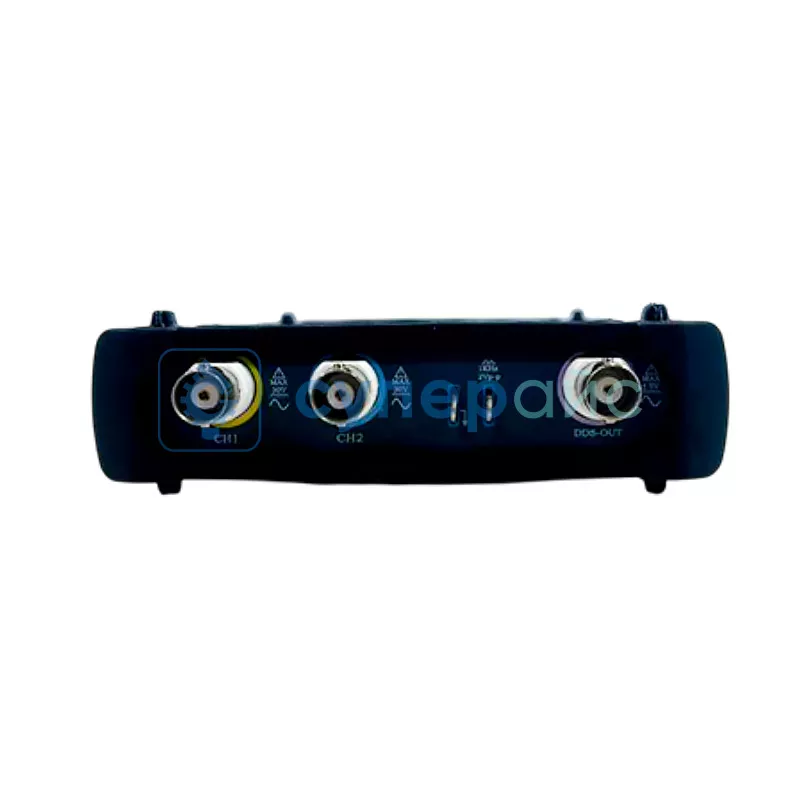

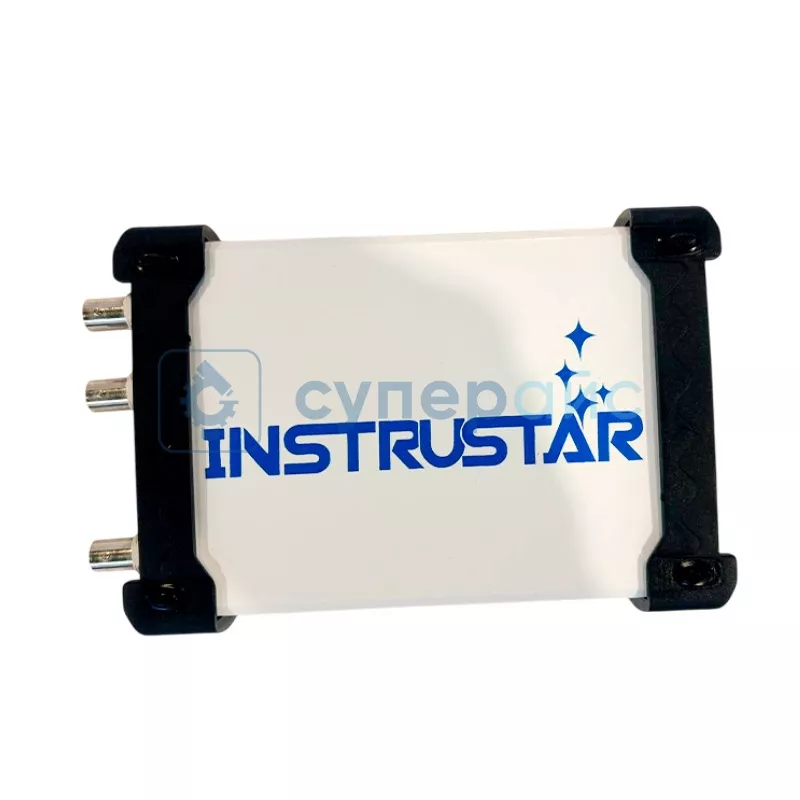

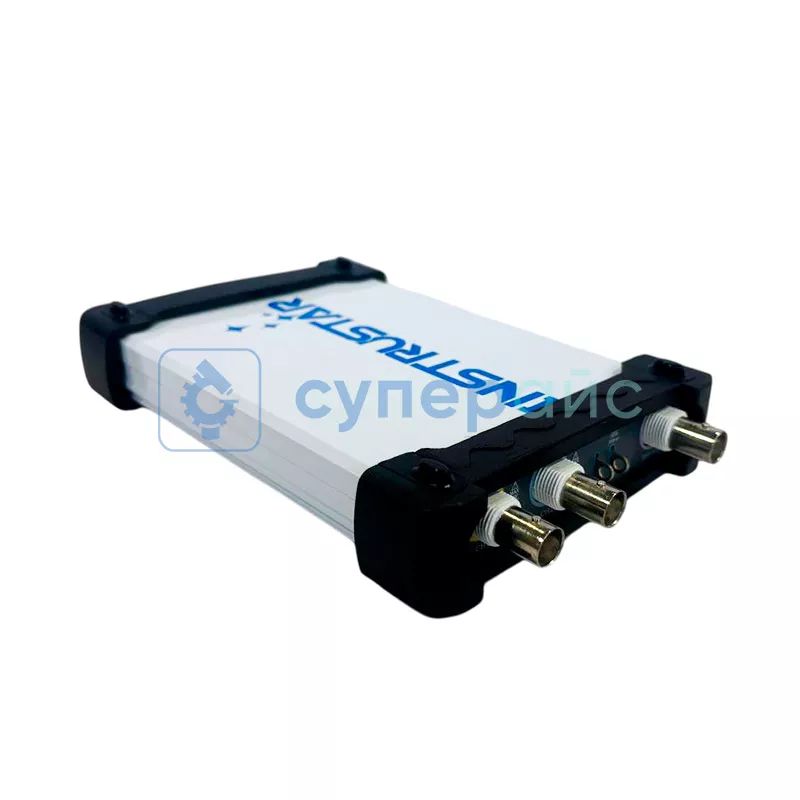

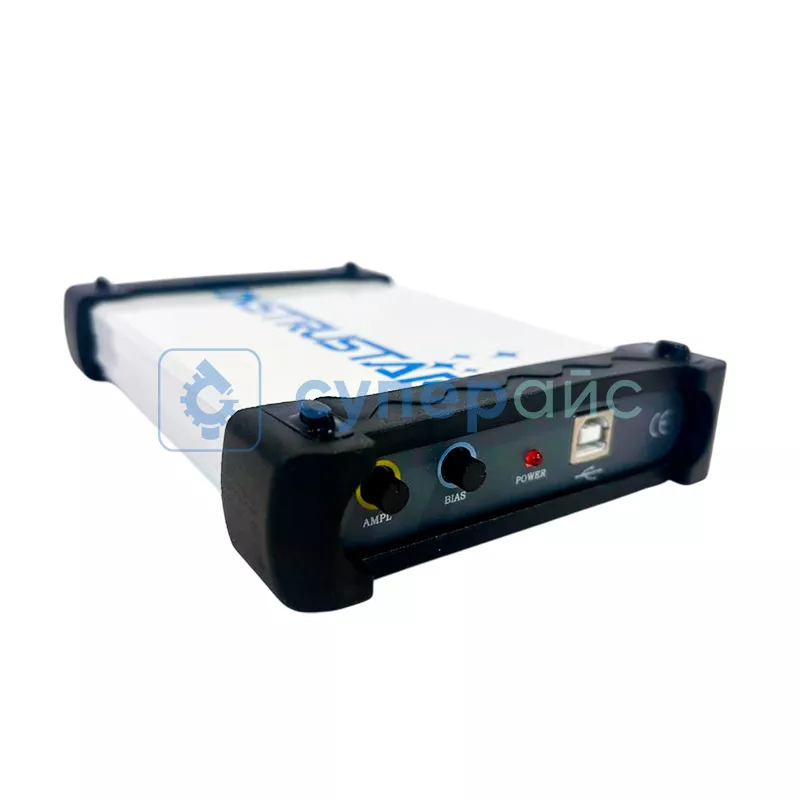

Цифровой USB осциллограф Instrustar ISDS2062B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Instrustar ISDS2062B
| Характеристики USB осциллографа | ||||
| Полоса пропускания | 20 МГц | |||
| Количество каналов | 2 | |||
| Частота дискретизации | 60 МВыб/с | |||
| Входные характеристики | ||||
| Развязка входа | DC, AC, GND | |||
| Входной импеданс | 1 МОм, 25 пФ | |||
| Установка коэффициента затухания датчика | 1 Х, 10 Х | |||
| Горизонтальная система | ||||
| Коэффициент развёртки | 10 нс / дел - 10 с / дел | |||
| Погрешность временной базы | ± 50 ppm | |||
| Глубина памяти | 256 К | |||
| Вертикальная система | ||||
| Вертикальное разрешение | 12 бит | |||
| Диапазон вертикального смещения | -32 В - 32 В (Х1) -320 В - 320 В (Х10) | |||
| Точность усиления постоянного тока | ± 3 % | |||
| Математические функции | сложение, вычитание, умножение | |||
| Система синхронизации | ||||
| Источник триггера | CH1, CH2 | |||
| Режим триггера | автоматический, нормальный, ждущий | |||
| Чувствительность триггера | 0,1 дел - 1 дел | |||
| Режим отображения | X-T, X-Y | |||
| Система измерения | ||||
| Виды курсорных измерений | вертикальный, горизонтальный, автоматический | |||
| Автоматические измерения | есть | |||
| Форма сигнала | +, -, х | |||
| Анализатор спектра | ||||
| Количество каналов | 2 | |||
| Полоса пропускания | 20 МГц | |||
| Алгоритм преобразования | FFT (18 окон), корреляция | |||
| Размер окна преобразования | 8-1048576 на канал | |||
| Спектральные измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR | |||
| Фильтрация сигнала | поддерживает произвольные размеры полосы пропускания, различные оконные функции (прямоугольная, Барлетта, треугольная, косинуса, Хэннинга, Барлетта-Хэннинга, Хемминга, Блэкмана, Блэкмана-Харриса, Тьюки, Наталла, окно с плоской вершиной, Бохмана, Парзена, Ланцоша, Кайзера, Гаусса, Дольфа-Чебышева), Баттерворт, Чебышев I, Чебышев II, Эллиптический | |||
| DDS генератор | ||||
| Форма сигналов | синусоидальная, прямоугольная (с коррекцией скважности), треугольная, пилообразная (вверх, вниз) | |||
| Амплитуда | ≥ 9 В (без нагрузки) | |||
| Импеданс | 200 Ом ± 10% | |||
| Смещение | ± 2.5 В | |||
| Диапазон частот | 0,1 Гц - 20 МГц (синус), 0,1 Гц - 2 МГц (другие формы) | |||
| Разрешение по частоте | 0,1 Гц | |||
| Стабильность частоты | ± 1 х 10-3 | |||
| Точность частоты | ± 5 х 10-3 | |||
| Искажение (синус) | < 0.8% (1 кГц) | |||
| Скорость нарастания | < 100 нс | |||
| Развертка | ||||
| Диапазон временной развертки | 0,1 - 10 с | |||
| Амплитуда | 0,5 В - 10 В | |||
| Общие характеристики | ||||
| Интерфейс передачи данных | USB 2.0 | |||
| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, Osc | |||
| Габариты | 180 мм х 140 мм х 30 мм | |||
| Вес | 700 г | |||

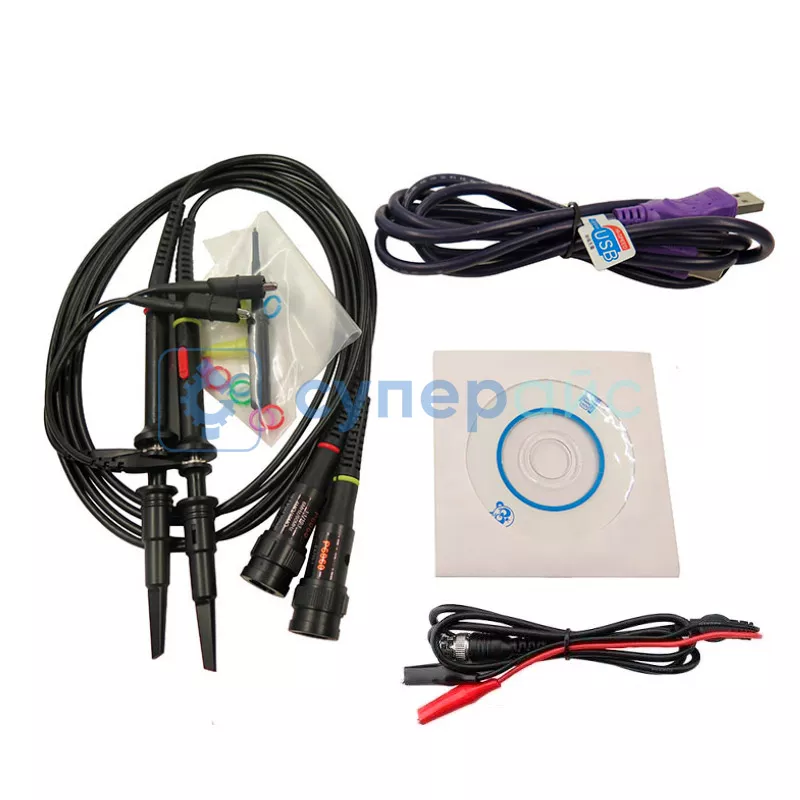

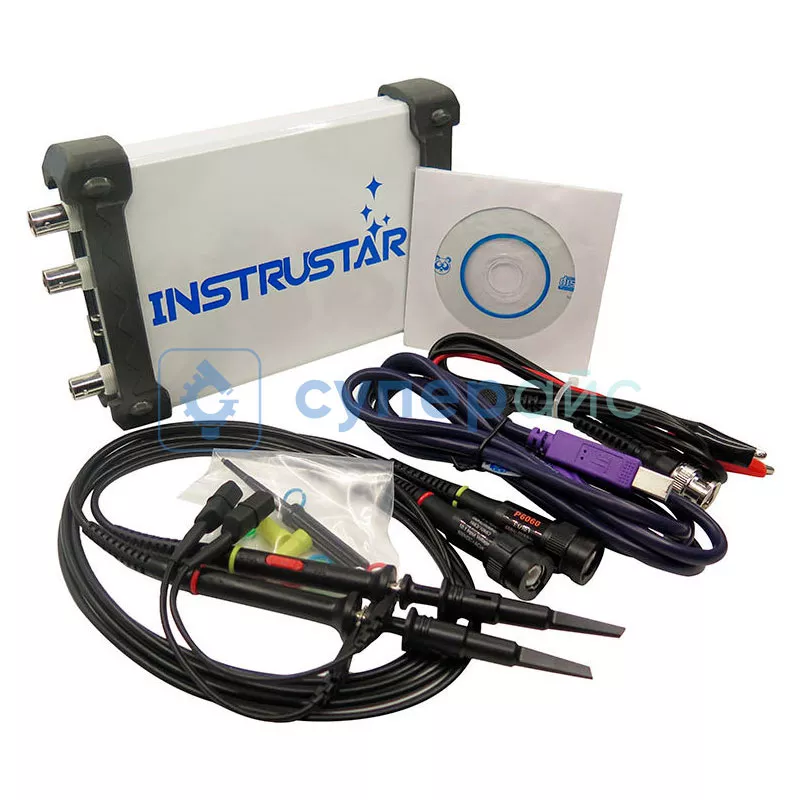

| Комплектация | USB осциллограф Instrustar ISDS2062B - 1 шт | |||
| | инструкция по эксплуатации - 1 шт диск с ПО - 1 шт USB кабель - 1 шт щупы для осциллографа - 2 шт измерительные зажимы-крокодилы - 1 комплект | |||
Осциллограф ISDS2062B компании Instrustar
Instrustar ISDS2062B - это двухканальный осциллограф с высоким разрешением и частотой дискретизации, который поддерживает запись и воспроизведение сигналов.
Цифровой осциллограф Instrustar ISDS2062B обладает несколькими примечательными особенностями, в том числе:
Высокая пропускная способность: при полосе пропускания 20 МГц ISDS2062B может точно отображать сигналы с высокочастотными компонентами, что делает его пригодным для широкого спектра применений.
Высокая частота дискретизации: при максимальной частоте дискретизации 60 МВыб/с ISDS2062B может предоставлять данные о форме сигнала с высоким разрешением, что позволяет проводить детальный анализ сигналов.
Глубина памяти в 256 Кб обеспечивает достаточно места для хранения данных о форме сигнала, что позволяет записывать длинные записи сигналов для автономного анализа.
Осциллограф работает в нескольких системах – вертикальной, горизонтальной, системе измерения и синхронизации.
Данный измерительный прибор оснащен функциями анализатора спектра и DDS генератора, что делает Instructor ISDS2062B универсальным и практичным прибором как для начинающих, так и для профессиональных пользователей.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
